IMXシリーズIMX-1 / IMX-2

ダイシンコントローラIMXシリーズは、新時代の電磁式振動体専用のデジタルフィードバック付きインバータコントローラです。IXシリーズの機能は全て継承し、更に小型軽量化、機能アップをしました。

  • 従来機種(IX-01)と比べ容積比で60%、重量比で1/2以下を実現しました。
  • 全ての設定はロータリーエンコーダで簡単に行えます。
  • 電源入力を含め、配線を全て外部コネクタ方式とし、配線と設置が楽になりました。
  • コネクタは全てツールレス接続方式なので、専用工具や予備ピンを必要としません。
  • 外部切替チャンネルを8chに増やしました。また外部4-20mAでのボリュームコントロールも可能です。
  • バルブ用24V電源を内蔵。多機能タイマーも装備し、多様な使い方が出来ます。
  • 周波数自動追尾機能を装備予定。

注文形式(例)

IMX機種名
-
1制御容量
1:1A , 2:2A

特徴

01.小型軽量化

従来機種に対し、大幅な小型軽量化を実現しました。

02.配線工数の削減

全ての配線を外部コネクタ方式とし、輸送、設備が簡単になりました。
また、コネクタへの配線は被覆を剥ぐだけの簡単なツールレス方式を採用しました。
専用工具や予備ピンは不要です。

03.フィードバック機能標準装備

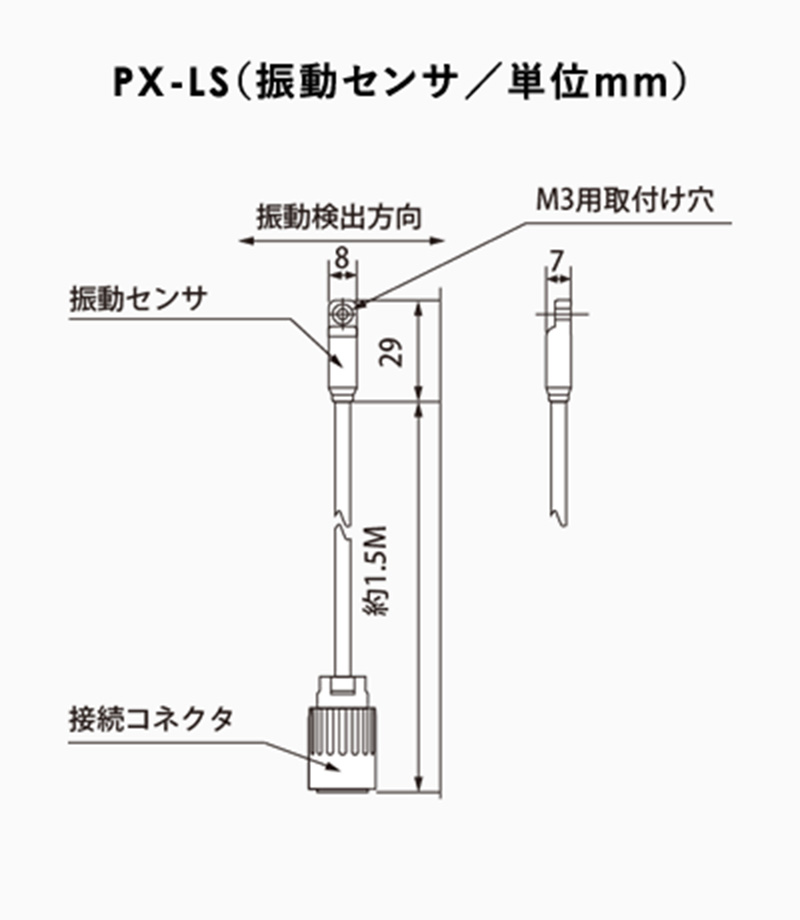

振動フィードパック機能を標準装備していますので、別売りの振動センサを取り付けるだけで、高精度な定振動制御が実現できます。振動センサは超小型・超軽量で、取付も簡単です。

04.多機能タイマー

6種類のタイマーモードを装備。多彩な使い方が出来ます。
バルプ用の24Vも装備。外付けのDC電源は不要です。

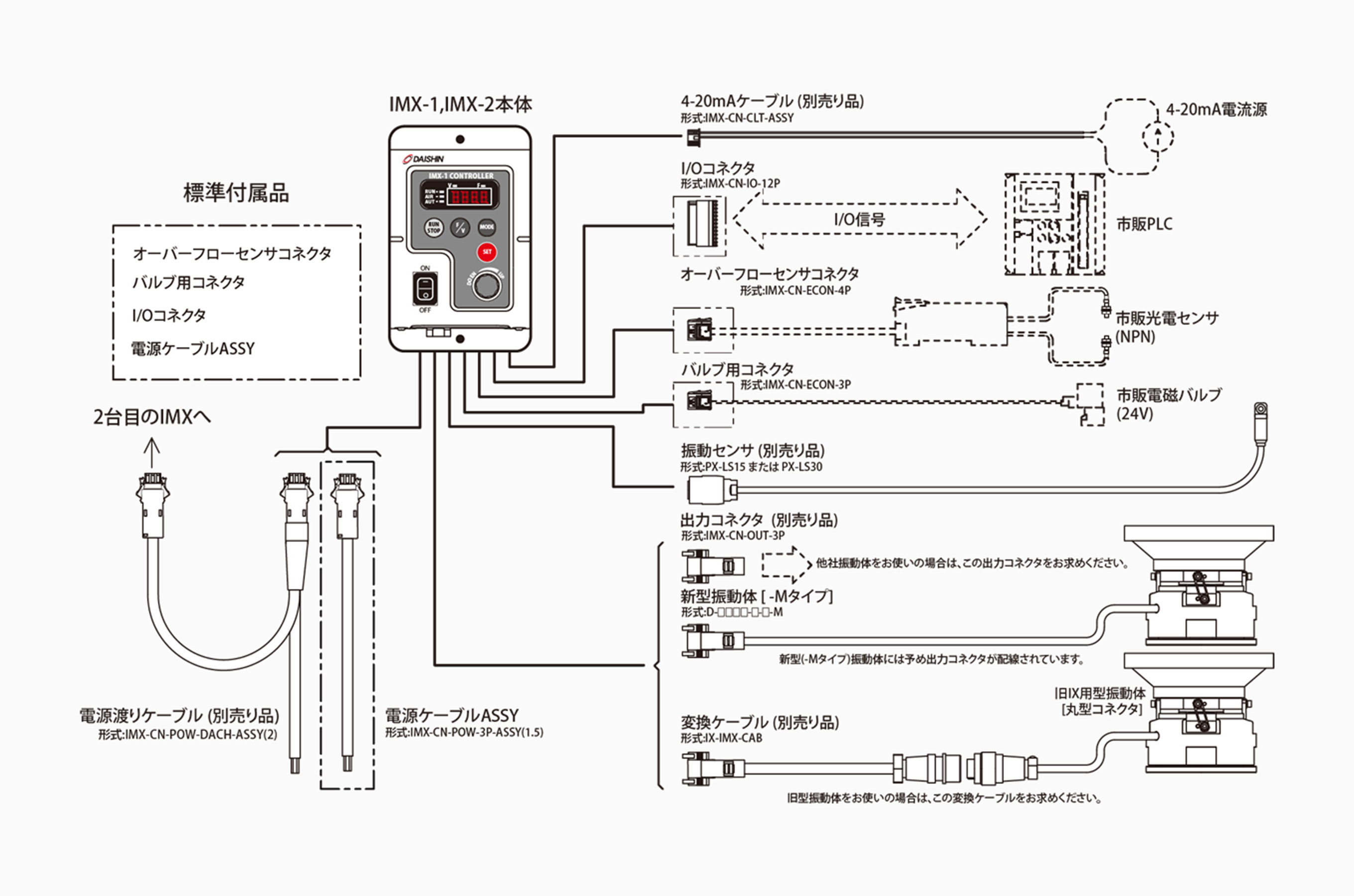

IMX周辺機器構成図

寸法図

単位:mm

一般仕様

形式 定格電圧 電源周波数 周囲温度 周囲湿度 絶縁耐圧 絶縁抵抗 冷却方法
IMX-1 AC100-120V / 200-230V
自動切換
50 / 60Hz 0~40℃ 10~90℃
(ただし結露なき事)
FG-入出力間
DC500V1分間
FG-入出力間
50MΩ以上
自然冷却
IMX-2

性能仕様 -出力-

形式 電圧 周波数 周波安定度 最大許容電流 駆動方式 出力安定度
設定方法 設定範囲 設定分解能 設定方法 設定範囲 設定分解能
IMX-1 電圧設定
エンコーダにて設定
0~100V /
0~200V
0.1V ロータリー
エンコーダ
45-400Hz 0.1Hz ±0.2% 1A PWM方式 ±1.0%
(フィードバック制御時)
IMX-2 45-400Hz 2A

性能仕様 -付加機能-

形式 制御方式 運動停止制御 オーバーフロータイマー バルプ出力 同期信号 ソフトスタート/ストップ
外部入力 センサ入力 パネル操作
IMX-1 マイコンによる
デジタル制御
I/O信号による
運転/停止
市販センサ
(24V/NPN)接続可
RUN/
STOPキー
6種類のタイマーモード 24V電源装備
(タイマーモードに応じて動作)
運転と同期した出力
(オープンコレクタ)
0~3.0秒
IMX-2
形式 表示 保護機能 アラーム表示 データ記憶方式 速度制御
7セグメントLED LED CH切り替え 4-20mA制御
IMX-1 電圧、周波数、異常内容、
パラメータ設定
RUN,AIR,AUT,V,F 短絡保護、過電流保護 異常発生時に異常内容を
コードで表示
E2PROM 外部入力にてプリセット
データ選択可能(0~7ch)
4~20mA電流ループによる
電圧調整可能
IMX-2

READ MORE

SHCシリーズSHC-01

  1. ステッピングホッパー専用コントローラです。
  2. バルブのON/OFF時間、センサのONディレイ、OFFディレイ時間を調整できます。
  3. 市販光電センサなどを直接接続可能。また、パーツフィーダコントローラと連動させることにより、ボウル運転中のみホッパーを作動させることが出来ます。
  4. AC電源オプションにより、AC100-240Vでの動作が可能となります。

注文形式(例)

SHC機種名
-
1シリーズ名
(AC)電源オプション
D:なし , AC:(AC)

寸法図

単位:mm
