搬送ワーク例
Work transfer cases
DOWNLOAD FILE
パーツフィーダシステムの見積りのご依頼は「パーツフィーダシステムの見積り依頼書」に必要事項をご記入していただき、現物のワークとこのワーク図を同封してご送付ください。
積層セラミックコンデンサ※前後･縦横不揃い
| ワークサイズ | L | W | T | 供給能力 個／分 |
|---|---|---|---|---|
| 0201(t=0.1) | 0.25 | 0.125 | 0.125 | 6,000 |
| 0402(t=0.2) | 0.4 | 0.2 | 0.2 | 7,000 |
| 0603(t=0.3) | 0.6 | 0.3 | 0.3 | 8,000 |
| 1005(t=0.5) | 1.0 | 0.5 | 0.5 | 7,000～8,000 |
| 1608(t=0.8) | 1.6 | 0.8 | 0.8 | 5,000～6,000 |
| 2012(t=1.25) | 2.0 | 1.25 | 1.25 | 4,000 |
| 3216(t=1.6) | 3.2 | 1.6 | 1.6 | 3,500 |
チップ抵抗器※前後不揃い･黒色面が上面
| ワークサイズ | L | W | T | 供給能力 個／分 |
|---|---|---|---|---|
| 0201(t=0.1) | 0.25 | 0.125 | 0.1 | 4,000 |
| 0402(t=0.13) | 0.4 | 0.2 | 0.13 | 4,500 |
| 0603(t=0.23) | 0.6 | 0.3 | 0.23 | 6,000 |
| 1005(t=0.35) | 1.0 | 0.5 | 0.35 | 6,000 |
| 1608(t=0.45) | 1.6 | 0.8 | 0.45 | 4,000～4,500 |
| 2012(t=0.55) | 2.0 | 1.25 | 0.55 | 3,500～4,000 |
| 3216(t=0.62) | 3.2 | 1.6 | 0.62 | 3,500 |
チップ抵抗器 1005-2連※前後不揃い･2姿勢供給
| ワーク名称 | L | W | T | 供給能力 個／分 |
|---|---|---|---|---|
| 1005-2連 | 1.0 | 1.0 | 0.35 | 3,000 |
チップコイル※1姿勢供給(カメラ選別)
| ワークサイズ | L | W | T | 供給能力 個／分 |
|---|---|---|---|---|
| L0402 | 0.4 | 0.2 | 0.2 | 3,000 |
| L0603 | 0.6 | 0.3 | 0.3 | 3,000 |
| L1005 | 1.0 | 0.5 | 0.5 | 2,000 |
| L1608 | 1.6 | 0.8 | 0.8 | 1,000 |
フィルタ 1005・1608※1姿勢供給(カメラ選別)
| ワークサイズ | L | W | T | 供給能力 個／分 |
|---|---|---|---|---|
| 1005 | 1.0 | 0.5 | 0.3 | 1,500 |
| 1608 | 1.6 | 0.8 | 0.5 | 1,000 |
タンタルチップコンデンサ※1姿勢供給(カメラ選別)
| ワークサイズ | L | W | T | 供給能力 個／分 |
|---|---|---|---|---|
| 1005 | 1.1 | 0.6 | 0.57 | 700 |
| 1608 | 1.65 | 0.9 | 0.85 | 600 |
| 2012 | 2.0 | 1.2 | 0.8 | 650 |
水晶振動子※2姿勢供給
| ワークサイズ | L | W | T | 供給能力 個／分 |
|---|---|---|---|---|
| 1210 | 1.2 | 1.0 | 0.3 | 1,000 |
| 1612 | 1.6 | 1.2 | 0.35 | 1,000 |
| 2016 | 2.0 | 1.6 | 0.45 | 1,000 |
| 2520 | 2.5 | 2.0 | 0.45 | 1,000 |
| 3225 | 3.2 | 2.5 | 0.55 | 1,000 |
トランジスタ：SOT-23※2姿勢供給
| ワーク名称 | L | W | T | 供給能力 個／分 |
|---|---|---|---|---|
| SOT-23 | 3.0 | 2.6 | 1.1 | 1,000 |
チップダイオード：SOD-923※2姿勢供給
| ワーク名称 | L | W | T | 供給能力 個／分 |
|---|---|---|---|---|
| SOD-923 | 1.0 | 0.6 | 0.4 | 2,000 |
チップダイオード：SOD-523※2姿勢供給
| ワーク名称 | L | W | T | 供給能力 個／分 |
|---|---|---|---|---|
| SOD-523 | 1.6 | 0.8 | 0.5 | 1,500 |
チップダイオード：SOD-323※2姿勢供給／※横方向供給
| ワークサイズ | L | W | T | 供給能力 個／分 |
|---|---|---|---|---|
| SOD-323 | 1.7 | 1.25 | 0.9 | 900 |
チップダイオード 0402(t=0.15)※2姿勢供給
| ワークサイズ | L | W | T | 供給能力 個／分 |
|---|---|---|---|---|
| 0402(t=0.15) | 0.4 | 0.2 | 0.15 | 2000 |
チップダイオード 0603(t=0.3)※2姿勢供給
| ワークサイズ | L | W | T | 供給能力 個／分 |
|---|---|---|---|---|
| 0603(t=0.3) | 0.6 | 0.3 | 0.3 | 1,500 |
LED 1010(t=0.6)※4姿勢供給
| ワークサイズ | L | W | T | 供給能力 個／分 |
|---|---|---|---|---|
| 1010(t=0.6) | 1.0 | 1.0 | 0.6 | 1,200 |
LED 1608※2姿勢供給
| ワークサイズ | L | W | T | 供給能力 個／分 |
|---|---|---|---|---|
| 1608(t=0.3) | 1.6 | 0.8 | 0.3 | 1,200 |
| 1608(t=0.4) | 1.6 | 0.8 | 0.4 | 1,200 |
| 1608(t=0.6) | 1.6 | 0.8 | 0.6 | 1,500 |
| 1608(t=0.8) | 1.6 | 0.8 | 0.8 | 1,500 |
LED 3014※2姿勢供給
| ワークサイズ | L | W | T | 供給能力 個／分 |
|---|---|---|---|---|
| 3014(t=0.8) | 3.0 | 1.4 | 0.8 | 1,200 |
| 3014(t=1.2) | 3.0 | 1.4 | 1.2 | 1,200 |
LED 3020(t=1.3)※2姿勢供給
| ワークサイズ | L | W | T | 供給能力 個／分 |
|---|---|---|---|---|
| 3020(t=1.3) | 3.0 | 2.0 | 1.3 | 1,200 |
LED 3030(t=0.55)※2姿勢供給
| ワークサイズ | L | W | T | 供給能力 個／分 |
|---|---|---|---|---|
| 3030(t=0.55) | 3.0 | 3.0 | 0.55 | 800～900 |
LED 3528※2姿勢供給
| ワークサイズ | L | W | T | 供給能力 個／分 |
|---|---|---|---|---|
| 3528(t=0.8) | 3.5 | 2.8 | 0.8 | 1,000～1,200 |
| 3528(t=1.4) | 3.5 | 2.8 | 1.4 | 1,000～1,200 | 3528(t=1.9) | 3.5 | 2.8 | 1.9 | 1,000～1,200 |
LED 5630(t=0.9)※2姿勢供給
| ワークサイズ | L | W | T | 供給能力 個／分 |
|---|---|---|---|---|
| 5630(t=0.9) | 5.6 | 3.0 | 0.9 | 1,300 |

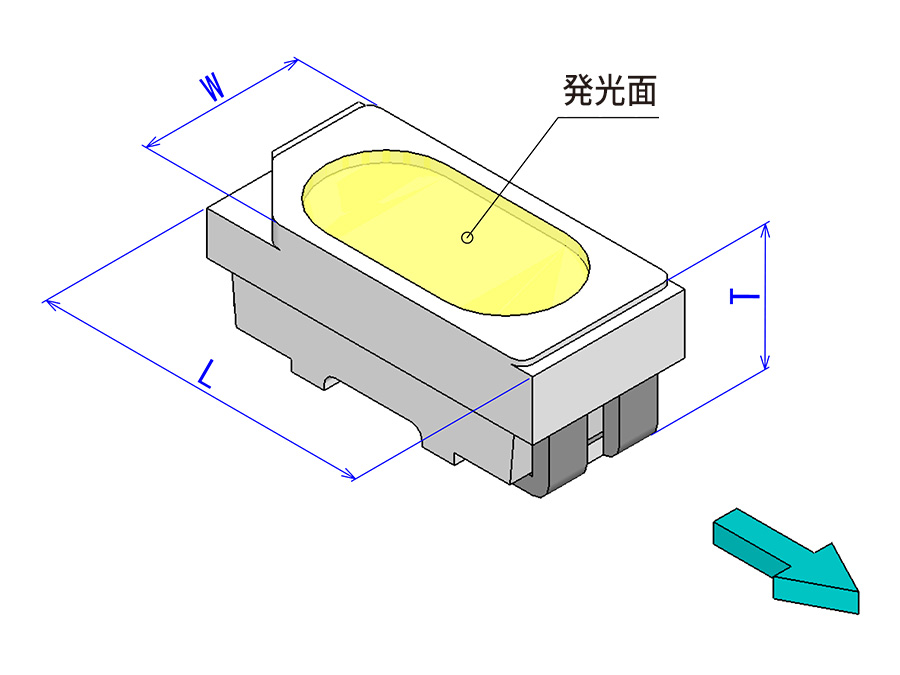

LED 30085(t=0.4)※1姿勢供給
| ワークサイズ | L | W | T | 供給能力 個／分 |
|---|---|---|---|---|
| 30085(t=0.4) | 3.0 | 0.85 | 0.4 | 500～700 |
LED 3810(t=0.4)※1姿勢供給
| ワークサイズ | L | W | T | 供給能力 個／分 |
|---|---|---|---|---|
| 3810(t=0.4) | 3.8 | 1.0 | 0.4 | 500～700 |
LED 3812(t=0.6)※1姿勢供給
| ワークサイズ | L | W | T | 供給能力 個／分 |
|---|---|---|---|---|
| 3812(t=0.6) | 3.8 | 1.2 | 0.6 | 500～700 |

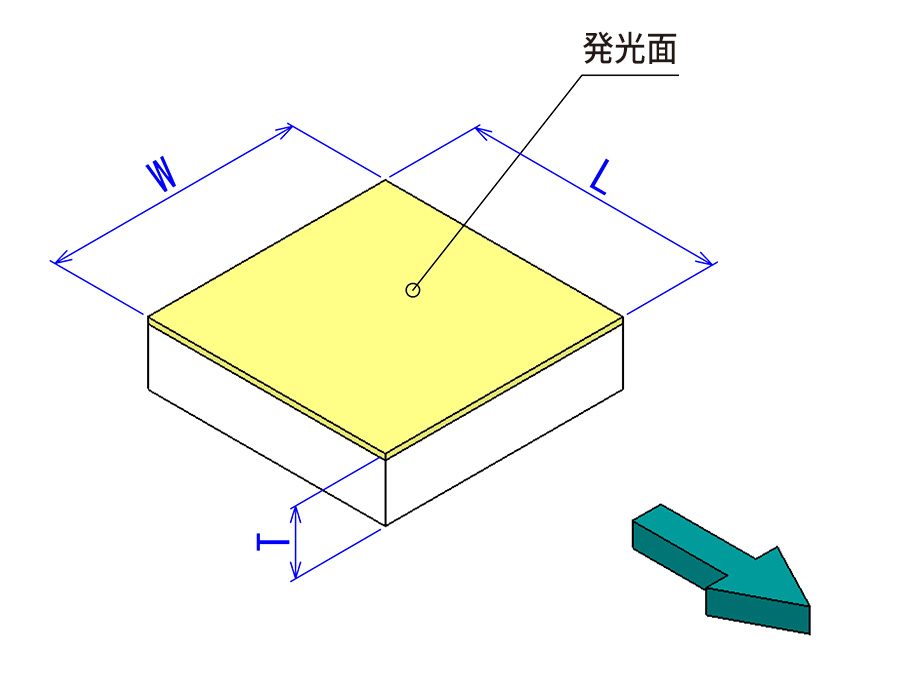

WLCSP LED 1313(t=0.35)※4姿勢供給
| ワークサイズ | L | W | T | 供給能力 個／分 |
|---|---|---|---|---|
| 1313(t=0.35) | 1.3 | 1.3 | 0.35 | 1,000 |
WLCSP LED 1515(t=0.35)※4姿勢供給
| ワークサイズ | L | W | T | 供給能力 個／分 |
|---|---|---|---|---|
| 1515(t=0.35) | 1.5 | 1.5 | 0.35 | 1,000 |
WLCSP LED 1717(t=0.35)※4姿勢供給
| ワークサイズ | L | W | T | 供給能力 個／分 |
|---|---|---|---|---|
| 1717(t=0.35) | 1.7 | 1.7 | 0.35 | 1,000 |
WLCSP LED 2020(t=0.53)※4姿勢供給
| ワークサイズ | L | W | T | 供給能力 個／分 |
|---|---|---|---|---|
| 2020(t=0.53) | 2.0 | 2.0 | 0.53 | 1,000 |
スイッチ※2姿勢供給
| ワークサイズ | L | W | T | 供給能力 個／分 |
|---|---|---|---|---|
| スイッチ | 4.5 | 3.9 | 0.6 | 300～400 |
※供給能力については、ワークの状態によって変わりますので、あくまでも目安としてください。
